Vishay S222M33Z5UP6UK5R高壓陶瓷圓片電容1 kV~6 kV

發布時間：2025-12-05 09:02:55 瀏覽：206

　　Vishay BCcomponents 的 S Series 是一款高性能陶瓷單層直流圓片電容器，適用于通用場景，提供 Class 1(溫度補償型)、Class 2(穩定型)和 Class 3(通用型)陶瓷介質，額定電壓覆蓋 1kVDC 至 6kVDC，電容范圍從 10pF 到 33nF。

　　產品亮點

　　高容量小尺寸：在緊湊體積內實現高電容值。

　　高穩定性：Class 1 和 Class 2 介質具有優異的溫度和電壓特性。

　　多種引線形式：支持直腳(straight)和折腳(kinked)引線，間距可選 5.0mm、7.5mm、10.0mm。

　　環保合規：符合 RoHS 和無鹵素(Halogen-Free) 標準。

　　安全封裝：采用 UL 94V-0 級環氧樹脂涂層，阻燃性能優異。

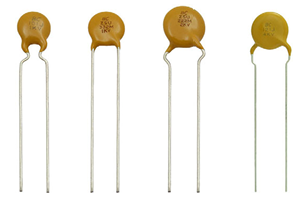

Vishay S系列電容

　　技術參數

　　陶瓷類別：

　　Class 1(SL0, S3N)

　　Class 2(X7R, Y5P, X5F, Z5U)

　　Class 3(Y5V)

　　額定電壓：1kVDC / 2kVDC / 3kVDC / 6kVDC

　　電容范圍：10pF ~ 33,000pF(33nF)

　　容差：±5%, ±10%, ±20%, +80%/-20%

　　工作溫度：-55°C ~ +125°C(部分介質為 -30°C ~ +125°C)

　　絕緣電阻：≥10GΩ(在額定電壓下)

　　損耗因數：

　　Class 1：≤0.1%(≥30pF)

　　Class 2：≤2.5%

　　Class 3：≤5%

　　測試電壓：額定電壓的 200%

　　應用場景

　　溫度補償電路

　　耦合與去耦

　　旁路應用

　　高壓直流濾波

　　工業控制、電源模塊、醫療設備等

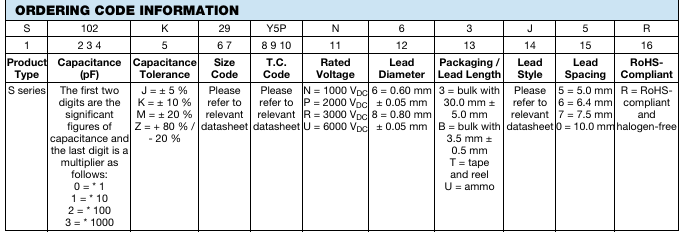

　　訂購指南

VISHAY電容器訂購指南

更多vishay相關產品信息可咨詢立維創展。
