GaGe 14-bit PCIe高速數字化儀型號速覽與參數對照表

發布時間：2025-11-28 10:49:58 瀏覽：250

　　GaGe by Vitrek 目前提供多款 14-bit PCIe 高速數字化儀(digitizer)，覆蓋從雙通道到八通道、125 MS/s 到 500 MS/s 的采樣率范圍，板載內存最高可達 8 GS(16 GB)，并具有業內領先的 ENOB 表現(≥11 bit)。以下列出主流型號并作參數對比，方便選型。

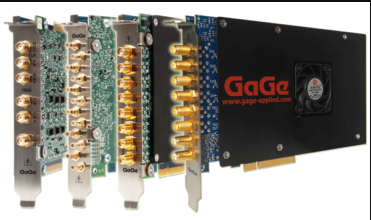

　　產品一覽

　　RazorEdge Express – 2 通道，250 MS/s，125 MHz 帶寬，入門級高性價比

　　RazorPlus Express – 2 通道，500 MS/s，250 MHz 帶寬，主流科研/工業首選

　　Razor Express 14X2 – 2/4 通道，200 MS/s，125 MHz 帶寬，內存配置靈活

　　Octave Express 83XX – 2/4 通道，125 MS/s，100 MHz 帶寬，中等通道密度 Octopus Express 83XX – 8 通道，125 MS/s，100 MHz 帶寬，多通道并行采集

　　關鍵參數對比表

產品系列型號	通道數	最高采樣率	模擬帶寬	板載內存	輸入阻抗	耦合方式	總線接口	典型 ENOB
RazorEdge Express (CSE142502)	2	250 MS/s	125 MHz	4 GS（8 GB）	50 Ω / 1 MΩ	DC（AC 可選）	PCIe Gen3 x8	~11.6 bit
RazorPlus Express(CSE50214)	2	500 MS/s	250 MHz	4 GS（8 GB）	50 Ω / 1 MΩ	DC（AC 可選）	PCIe Gen3 x8	~11.6 bit
Razor Express 14X2 (CSE1422,CSE1442)	2,4	200 MS/s	125 MHz	1-8 GS	50 Ω / 1 MΩ	AC/DC	PCIe Gen3 x8	~11.5 bit
Octave Express 83XX (CSE8322,CSE8325,CSE8327,CSE8329,CSE8342,CSE8345,CSE8347CSE8349)	2,4	125 MS/s	100 MHz	2-8 GS	50 Ω / 1 MΩ	AC/DC	PCIe Gen3 x8	~11.5 bit
Octopus Express 83XX (CSE8382,CSE8385,CSE8387,CSE8389)	8	125 MS/s	100 MHz	1-8 GS	50 Ω / 1 MΩ	AC/DC	PCIe Gen3 x8	~11.5 bit

　　典型應用

　　激光雷達、雷達信號記錄、粒子物理、半導體測試、超聲/無損檢測、通信試驗臺、多通道并行數據采集等場景。

GaGe 是 Vitrek 旗下的高速數據采集品牌，主打高采樣率、高分辨率的 PC 插卡式數字化儀和配套軟件，深圳市立維創展科技有限公司，優勢直接渠道提供GaGe產品訂貨服務，歡迎咨詢。
