Vanguard Electronics PL24/PL25系列軍工級功率電感2-1000μH

發布時間：2025-11-18 09:00:35     瀏覽：246

　　PL24/PL25系列是由 Vanguard Electronics 開發的高可靠性(Hi-Rel)、磁屏蔽(Shielded)、表面貼裝功率電感，專為航空航天、軍工、高端工業電源等嚴苛環境設計，符合多項國際認證標準，確保長期穩定運行。

Vanguard Electronics PL24Vanguard Electronics PL25

　　關鍵參數

　　電感值(uH)：2.0 - 1000 (±20%)

　　最大直流電阻(DCR, Ω)：0.015 - 2.000

　　額定電流(mA)：400 - 8500

　　工作溫度(℃)：-55°C 至 +125°C

　　存儲溫度(℃)：-60°C 至 +135°C

　　溫升(@90°C)：<40°C

　　耐壓(VAC)：100V

　　產品特性：

　　結構：緊湊低剖面設計，適合自動貼裝。

　　端接：默認錫鉛(Tin-lead)，支持其他定制鍍層。

　　防護性能：防潮、抗沖擊、耐浸泡、磁屏蔽。

　　電感特性：額定直流下電感保持率>70%初始值。

　　應用場景：

　　電源濾波器

　　紋波抑制器

　　DC/DC轉換器

　　SEPIC轉換器

　　定制化電源設計

　　尺寸與封裝

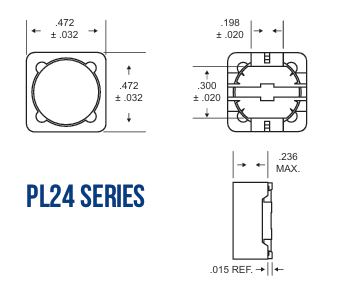

　　PL24系列：

　　長/寬：0.472英寸 ±0.032英寸

　　高度：0.236英寸(最大)

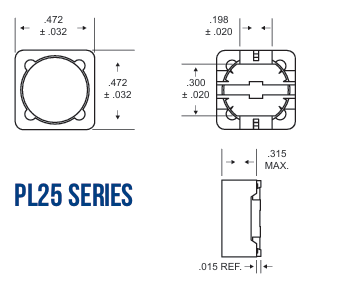

　　PL25系列：

　　長/寬：0.472英寸 ±0.032英寸

　　高度：0.315英寸(最大)

型號參數

Vanguard P/NInductance ± 20% (uH)Test Freq (KHz)DCR max (Ohms)Rated Current (Amps)
PL24-012.21000.027
PL24-023.51000.035.5
PL24-034.71000.045
PL24-046.81000.054.5
PL24-05101000.0554
PL24-061210.063.5
PL24-071510.0653.3
PL24-081810.073
PL24-092210.0752.8
PL24-102710.0852.3
PL24-113310.0952.1
PL24-123910.1052
PL24-134710.1151.8
PL24-145610.1351.6
PL24-156810.171.5
PL24-168210.191.4
PL24-1710010.211.3
PL24-1812010.251.1
PL24-1915010.31
PL24-2018010.350.9
PL24-2122010.420.8
PL24-2227010.510.75
PL24-2333010.60.7
PL24-2439010.750.65
PL24-2547010.820.6
PL24-26560110.55
PL24-2768011.30.5
PL24-2882011.650.45
PL24-291000120.4


Vanguard P/NInductance ± 20% (uH)Test Freq (KHz)DCR max (Ohms)Rated Current (Amps)
PL25-012.21000.0158.5
PL25-023.31000.0187.5
PL25-034.71000.0226.8
PL25-046.81000.036.2
PL25-05101000.045.4
PL25-061210.0454.9
PL25-071510.0484.5
PL25-081810.0523.9
PL25-092210.0553.6
PL25-102710.063.4
PL25-113310.0653
PL25-123910.082.8
PL25-134710.12.5
PL25-145610.122.3
PL25-156810.142.1
PL25-168210.171.9
PL25-1710010.221.7
PL25-1812010.251.6
PL25-1915010.321.4
PL25-2018010.361.3
PL25-2122010.391.2
PL25-2227010.521.1
PL25-2333010.621
PL25-2439010.750.9
PL25-2547010.980.8
PL25-2656011.150.75
PL25-2768011.220.7
PL25-2882011.40.65
PL25-29100011.540.62

更多Vanguard Electronics相關產品請?jiān)L問立維創展官網。

推薦資訊

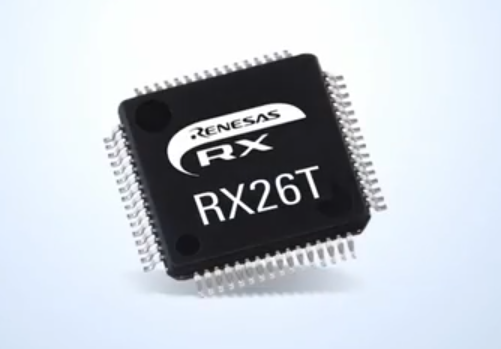

  • Renesas瑞薩RX26T 32位MCU微控制器
