VAD3-D5-S5,VAD3-D24-S15, VAD3-D12-D12,VAD3-D48-S3R3隔離式3W DC-DC轉換器CUI
發布時間:2025-10-30 09:13:52 瀏覽:306
CUI VAD3系列 是一款高可靠性、小體積的 3W隔離式DC-DC轉換器,適用于工業控制、通信設備、醫療電子等領域。該系列提供 寬輸入電壓范圍(4.5V~72V) 和 多種輸出電壓(單路/雙路),效率達到80%、采用24針DIP封裝,低紋波噪聲、短路保護 等特性,滿足嚴苛環境下的電源需求。

型號參數:
| MODEL | input voltage | output voltage | output current | output power | ripple &noise1 | efficiency | |
| typ (Vdc) | range (Vdc) | (Vdc) | max (mA) | max (W) | max (mVp-P) | typ (%) | |
| VAD3-D5-S3R3 | 4.5~6 | 5 | 3.3 | 600 | 3 | 100 | 64 |
| VAD3-D5-S5 | 4.5~6 | 5 | 5 | 600 | 3 | 100 | 70 |
| VAD3-D5-S12 | 4.5~6 | 5 | 12 | 250 | 3 | 100 | 75 |
| VAD3-D5-S15 | 4.5~6 | 5 | 15 | 200 | 3 | 100 | 75 |
| VAD3-D5-D5 | 4.5~6 | 5 | ±5 | ±300 | 3 | 100 | 70 |
| VAD3-D5-D12 | 4.5~6 | 5 | ±12 | ±125 | 3 | 100 | 75 |
| VAD3-D5-D15 | 4.5~6 | 5 | ±15 | ±100 | 3 | 100 | 75 |
| VAD3-D12-S3R3 | 9~18 | 12 | 3.3 | 600 | 3 | 100 | 70 |
| VAD3-D12-S5 | 9~18 | 12 | 5 | 600 | 3 | 100 | 73 |
| VAD3-D12-S12 | 9~18 | 12 | 12 | 250 | 3 | 100 | 78 |
| VAD3-D12-S15 | 9~18 | 12 | 15 | 200 | 3 | 100 | 78 |
| VAD3-D12-D5 | 9~18 | 12 | ±5 | ±300 | 3 | 100 | 73 |
| VAD3-D12-D12 | 9~18 | 12 | ±12 | ±125 | 3 | 100 | 78 |
| VAD3-D12-D15 | 9~18 | 12 | ±15 | ±100 | 3 | 100 | 78 |
| VAD3-D24-S3R3 | 18~36 | 24 | 3.3 | 600 | 3 | 100 | 73 |
| VAD3-D24-S5 | 18~36 | 24 | 5 | 600 | 3 | 100 | 74 |
| VAD3-D24-S12 | 18~36 | 24 | 12 | 250 | 3 | 100 | 80 |
| VAD3-D24-S15 | 18~36 | 24 | 15 | 200 | 3 | 100 | 80 |
| VAD3-D24-D5 | 18~36 | 24 | ±5 | ±300 | 3 | 100 | 74 |
| VAD3-D24-D12 | 18~36 | 24 | ±12 | ±125 | 3 | 100 | 80 |
| VAD3-D24-D15 | 18~36 | 24 | ±15 | ±100 | 3 | 100 | 80 |
| VAD3-D48-S3R3 | 36~72 | 48 | 3.3 | 600 | 3 | 100 | 71 |
| VAD3-D48-S5 | 36~72 | 48 | 5 | 600 | 3 | 100 | 76 |
| VAD3-D48-S12 | 36~72 | 48 | 12 | 250 | 3 | 100 | 80 |
| VAD3-D48-S15 | 36~72 | 48 | 15 | 200 | 3 | 100 | 80 |
| VAD3-D48-D5 | 36~72 | 48 | ±5 | ±300 | 3 | 100 | 76 |
| VAD3-D48-D12 | 36~72 | 48 | ±12 | ±125 | 3 | 100 | 78 |
| VAD3-D48-D15 | 36~72 | 48 | ±15 | ±100 | 3 | 100 | 78 |
CUI是美國BEL旗下公司,主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品,歡迎咨詢。
推薦資訊
高壓電源模塊是將低壓轉換為高壓的關鍵電子組件,廣泛應用于醫療、工業和科研領域。主流品牌中,Gamma系列以寬電壓范圍(100V-500kV)和大功率(1W-6kW)著稱,適合高精度醫療設備;APD系列具備卓越隔離性能和寬溫工作能力(-40℃至85℃),適用于工業惡劣環境;SDS系列則以超緊湊設計、低紋波和高效率(>85%)見長,適合便攜設備。選型需綜合電壓(超高壓選Gamma、中高壓選APD/SDS)、功率(微功率選SDS、大功率選Gamma)、環境適應性(寬溫選APD300)及尺寸(超緊湊選SDS Nano)等要素,典型場景如醫療CT推薦Gamma,工業檢測推薦APD,便攜儀器推薦SDS。

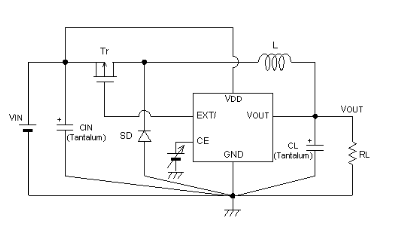

TOREX XC6365/XC6366 系列是多功能降壓 DC/DC 控制器,輸出電流 1A,借外部組件工作。輸出電壓 1.5V - 6.0V 可編程(±2.5%精度),300kHz 開關頻率。XC6366 輕載時 PWM/PFM 切換,全負載高效。軟啟動時間 A、B 系列內置 10ms,C、D 系列可外部調。待機電流<0.5μA,有 UVLO 功能。應用于多種設備,特點有寬輸入輸出電壓范圍、特定頻率、大電流、高效率、低待機電流、可選軟啟動、兩種電壓設置、PWM/PFM 控制、100%占空比,特定封裝,符合 RoHS 且無鉛。
