JIC12K0T20K0S1同軸隔離器12GHz~20GHz JQL Technologies

發布時間：2025-10-20 09:11:15 瀏覽：370

　　JQL Technologies的JIC12K0T20K0S1同軸隔離器，用于射頻(RF)系統中提供信號隔離，防止反射信號干擾源端設備，提高系統穩定性。該隔離器采用 SMA 母頭接口，適用于標準 SMA 連接環境。環流方向?yàn)轫槙r(shí)針，使用時需注意信號流向匹配。

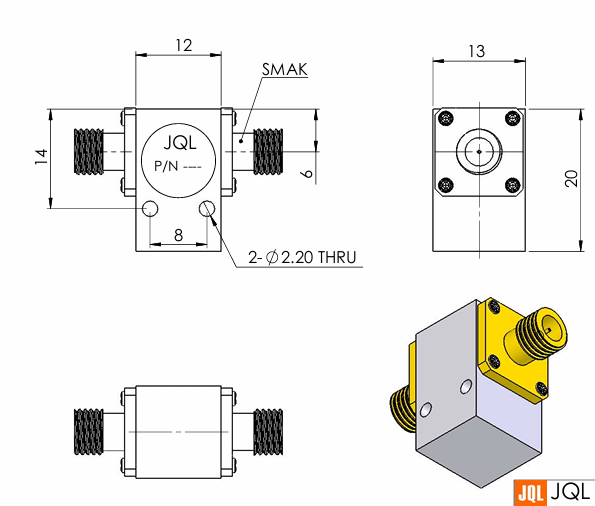

JIC12K0T20K0S1同軸隔離器

　　規格參數

　　頻率范圍：12 GHz ~ 20 GHz

　　隔離度：≥ 18 dB(最小值)

　　插入損耗：≤ 0.6 dB(最大值)

　　VSWR：≤ 1.3:1(最大值)

　　平均功率：10 Watts(平均值)

　　工作溫度：-30°C ~ +70°C

　　連接器類型：SMA-Female(SMA 母頭)

　　環流方向：順時針(Clockwise)

相關型號：

Part Number	Band (GHz)	Bandwidth (GHz)	Isolation	Ins Loss	VSWR	Avg Power
PACKAGE 0.50″X0.626″	12.00~18.00	Up To 30%	25	0.30	1.20	10/5
JIC12K0T13K0SMSF1	12.00~13.00	Full	20	0.30	1.22	10/5
JIC12K0T15K0S1R	12.00~15.00	Full	20	0.40	1.22	10/10
JIC12K0T18K0S1R	12.00~18.00	Full	20	0.60	1.30	10/10
JIC12K0T20K0S1	12.00~20.00	Full	18	0.60	1.30	10/10
JIC12K4T18K0SF0	12.400~18.000	Full	20.0	0.6		5/1/-
JIC12K7T14K8SFSF0	12.700~14.800		20.0	0.45		1/1/-
JIC12K7T14K8SMSF0	12.700~14.800		20.0	0.45		1/1/-
JIC13K5T15K0SFSM1	13.50~15.00	Full	20	0.40	1.22	1/1
JIC13K5T16K5SF1	13.500~16.500		20.0	0.40		10/10/10
JI2C14K5T15K5S0	14.50~15.50	Full	40	0.80	1.25	5/5
JIC15K1T22K0K1	15.10~22.00	Full	18	0.70	1.19	10/2
JIC15K5T17K5S1	15.50~17.50	Full	20	0.50	1.25	65/10
JIC15K5T17K5SMSF1	15.500~17.500		20.0	0.50		65/10/-
JIC16K0T18K4S0	16.000~18.400		20.0	0.50		5/5/-
JIC16K1T17K4SMSF0	16.10~17.40	Full	23	0.50	1.30	1/1
JIC16K7T19K2SMSF0	16.70~19.20	Full	19	0.50	1.30	1/1
JI2C16K75T17K25S1	16.75~17.25	Full	50	0.70	1.25	10/10
JIC17K2T18K2SMSF0	17.20~18.20		20.0	0.500.40		1/1/-

　JQL Technologies是一家領先的射頻和微波設備制造商，公司主要設計和生產高性能射頻/微波組件，包括濾波器、隔離器與環行器、定向耦合器、功率分配器/合路器、混合器、終端等。深圳市立維創展科技有限公司，優勢代理銷售JQL產品，歡迎咨詢。
