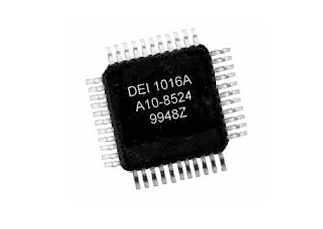

　　DEI1016/DEI1016A/DEI1016B 是由Device Engineering Incorporated 公司生產的一款 ARINC 429 串行收發器系列，主要用于航空電子設備中的數據傳輸。

　　DEI1016 系列提供了一個標準航空電子串行數字數據總線與 16 位寬數字數據總線之間的接口。該接口電路包括一個單通道發射機、一個 8×32 位緩沖區、兩個獨立接收通道以及一個主機可編程控制寄存器，用于選擇操作選項。

　　訂購信息

　　核心特性：

　　雙接收器+單發射器：獨立雙通道接收，單通道發射。

　　多協議支持：兼容ARINC 429/571/575/706協議。

　　可配置字長：支持25位或32位數據格式(通過控制寄存器配置)。

　　自檢模式：內置回環測試(Wrap-around Self-Test)，無需外部連接。

　　低功耗設計：采用CMOS工藝，典型電源電流5mA(1MHz時鐘)。

　　寬溫工作：

　　擴展級：-55°C至+85°C

　　軍用級：-55°C至+125°C

　　封裝選項：QFP、PLCC、LCC、CDIP(44引腳或40引腳)。

　　關鍵功能模塊

　　1、接收器(雙通道)

　　輸入特性：

　　差分輸入范圍：±10V(邏輯1/0)，共模電壓容限±5V。

　　輸入阻抗：12kΩ(差分/對地/對電源)。

　　數據處理：

　　支持源/目標地址碼校驗(SDENB控制位)。

　　自動奇偶校驗生成與檢查(可配置奇偶或數據位)。

　　數據訪問需順序讀取(Word 1和Word 2)。

　　2、發射器

　　緩沖設計：8×32位FIFO，支持塊傳輸。

　　輸出特性：

　　TTL電平輸出(DO(A)/DO(B))，返回零格式。

　　數據速率：100kbps(高速)或12.5kbps(低速)。

　　3、控制寄存器

　　16位配置選項：

　　字長選擇(WLSEL)、數據速率(TXSEL/RCVSEL)。

　　奇偶校驗使能(PAREN)、自檢模式(SLFTST)。

　　源/目標地址碼校驗(SDENB1/SDENB2)。

　　電氣特性

　　電源電壓(VDD)：-0.5~+7.0V

　　輸入電壓(DI引腳)：±29V

　　存儲溫度：-65+150°C

　　輸入低電平(VIL)：≤0.8V，高電平(VIH)：≥2.0V

　　輸出驅動能力：20mA(CMOS)/6mA(TTL)

　　時鐘要求：1MHz外部時鐘(±1%精度)

　　應用場景

　　航空電子系統：航電數據總線、飛行控制、導航設備。

　　典型連接：

　　發射端：需外接ARINC 429線驅動器(如DEI系列驅動IC)。

　　接收端：直接連接ARINC總線，無需外部元件。

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂貨渠道，部分備有現貨庫存。
