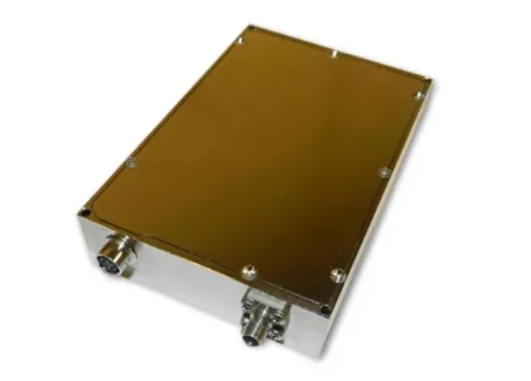

　　低噪聲放大器電路是許多接收器鏈中的第一級。它的工作是放大輸入信號，同時保持低噪聲水平。即使是 LNA 性能的微小改進也會對信號清晰度產生很大的影響。　Princeton Microwave Technology公司專注于設計和測試高性能、低噪聲的放大器電路。

低噪聲放大器(LNA)關鍵參數測試Princeton Microwave

　　1.關鍵參數

　　噪聲系數(NF)：衡量放大器引入的額外噪聲，越低越好(直接影響接收機靈敏度)。

　　增益：信號放大能力，需在目標頻段內保持穩定。

　　線性度：通過P1dB(1dB壓縮點)和IP3(三階交調截點)評估大信號下的失真。

　　輸入/輸出回波損耗(S11/S22)：反射越小，匹配越好(通常要求<-10dB)。

　　穩定性：需確保全頻段無振蕩(通過K因子等指標驗證)。

　　帶寬：性能達標的工作頻率范圍。

　　2. 測試工具與方法

　　矢量網絡分析儀(VNA)：測量S參數(增益、回波損耗、隔離度)。

　　噪聲系數分析儀：采用Y因子法精確測量NF。

　　頻譜分析儀：輔助分析諧波、雜散等。

　　信號發生器與功率計：用于線性度測試(如P1dB測試)。

　　3. 測試挑戰

　　微小噪聲測量：需高精度儀器和嚴格校準。

　　系統誤差控制：測試夾具、電纜等需去嵌入校準。

　　環境干擾：需在屏蔽環境中進行，避免外部噪聲影響。

　　4. 測試流程示例

　　噪聲系數：連接噪聲源→Y因子法計算NF。

　　增益與匹配：VNA掃描S21(增益)、S11/S22(回波損耗)。

　　線性度：逐步增加輸入功率→記錄P1dB和IP3。

　　穩定性：全頻段掃描→檢查K因子>1且無異常振蕩。

　　5. 實際應用建議

　　頻段匹配：確保LNA的帶寬覆蓋目標應用頻段(如衛星通信的C/Ku波段)。

　　系統集成：NF和增益需與后級電路(如混頻器)協同優化。

　　可靠性驗證：高低溫、振動等環境應力測試(尤其針對軍工/航天應用)。

　　6、Princeton Microwave低噪聲放大器型號及參數：

PmT公司自1993年起為軍事和電信市場提供高質量的微波器件，如振蕩器和放大器。該公司產品系列包括各種振蕩器、低噪聲放大器、功率放大器、功率分配器、耦合器、濾波器、混頻器等。立維創展代理分銷PmT公司產品，歡迎了解。
