MAX3540ULM單轉換電視調諧器Maxim 現貨
發布時間:2025-01-03 08:44:24 瀏覽:965

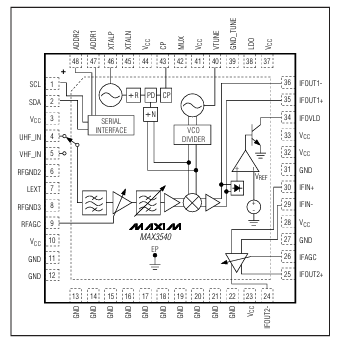

MAX3540ULM是一款專為模擬和數字電視調諧設計的單轉換電視調諧器,它在+3.3V電源下僅消耗760mW的功率,支持將NTSC或ATSC信號(頻率范圍54MHz至860MHz)轉換為44MHz的中頻(IF)信號。

應用領域
MAX3540ULM調諧器適用于多種電視和數字接收設備,包括:
電視機
模擬/數字地面接收器
數字機頂盒
有線調制解調器
VoIP網關
電氣特性
工作頻率范圍:54MHz至860MHz
輸出頻率:45.75MHz(模擬頻道PIX載波),44MHz(數字頻道中心頻率)
最大增益:34dB(54MHz至860MHz),28.0至34dB(廣播頻道)
噪聲系數:最大增益下4.4dB
輸入第三階截斷點(IP3):-13dBm至-24.5dBm
相位噪聲:-125dBc/Hz(1MHz偏移,1.5kHz環路帶寬)
供電電壓:+3.1V至+3.5V
接收模式下供電電流:240μA至275μA
關機模式下供電電流:5mA
RF和IF AGC輸入偏置電流:-50μA至+50μA
數字輸入邏輯電平:低0.3倍VCC,高0.7倍VCC
串行接口輸入邏輯電平:低0.3倍VCC,高0.7倍VCC
工作溫度范圍:0°C至+85°C
結溫:+150°C
存儲溫度范圍:-65°C至+165°C
