Torex XC9220/XC9221降壓型DC-DC電源模塊

發布時間：2024-12-25 09:06:24     瀏覽：1250

Torex XC9220/XC9221降壓型DC-DC電源模塊

　　XC9220/XC9221系列是Torex公司生產的16V輸入電壓的降壓型DC/DC控制器IC。以下是該系列產品的詳細介紹：

　　一般描述

　　高效率：XC9220/XC9221系列IC能夠實現高達3A輸出電流的高效率穩定電源供應。

　　外部組件：只需一個晶體管、一個線圈、一個二極管和兩個外部連接的電容器即可配置。

　　低ESR電容器：可以使用低等效串聯電阻(ESR)的電容器，如陶瓷電容器，作為輸出電容器。

　　參考電壓：具有0.9V(±1.5%)的參考電壓，通過外部連接的電阻器可以自由設置輸出電壓。

　　開關頻率：內部開關頻率為300kHz、500kHz和1.0MHz，可以使用較小的外部組件。

　　控制模式：XC9220系列采用PWM控制，而XC9221系列采用PWM/PFM模式，能夠在輕負載時自動從PWM切換到PFM，實現高效率。

　　軟啟動時間：XC9220/XC9221A和C系列內部設置為4毫秒，XC9220/XC9221B和D系列可以外部設置。

　　UVLO功能：內置UVLO(欠壓鎖定)功能，當輸入電壓降至2.3V或更低時，外部P溝道驅動晶體管將被強制關閉。

　　應用領域

　　機頂盒

　　數字電視

　　DVD/硬盤錄像機

　　智能手機/移動電話

　　筆記本電腦/平板電腦

　　產品特點

　　工作電壓范圍：2.8V至16.0V

　　輸出電壓外部設置范圍：1.2V或更高(VFB=0.9V±1.5%)

　　輸出電流：小于3.0A

　　振蕩頻率：300kHz、500kHz和1.0MHz

　　控制方法：PWM控制(XC9220)，PWM/PFM自動切換(XC9221)

　　軟啟動功能：4ms，內部設置(XC9220/XC9221A，500kHz)，外部設置(XC9220/XC9221B)

　　保護電路：集成保護(1.0ms)(XC9220/XC9221 A和B系列)，短路保護

　　低ESR：兼容陶瓷電容器

　　工作環境溫度：-40℃至+85℃

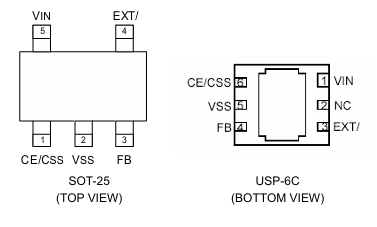

　　封裝：符合歐盟RoHS標準，無鉛

　　XC9220/XC9221系列DC/DC控制器IC以其高效率、靈活性和可靠性，適用于多種便攜式和固定式電子設備，特別是在需要高效率和高電流輸出的應用中表現出色。

Torex特瑞仕XCL系列PoL非隔離電源模塊可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。
