CR2875F3微波雙環行器RFCI

發布時間：2024-12-05 11:31:33 瀏覽：1571

　　CR2875F3 是一種微波雙環行器，能夠在4200 MHz至4400 MHz的頻率范圍內工作。它具有兩個端口，分別標記為1(RFCI)和2(RFCI 2)，以及第三個端口3，用于信號的輸入或輸出。該設備的設計允許信號在端口之間以特定的方向流動，從而實現信號的隔離和控制。

CR2875F3微波雙環行器RFCI

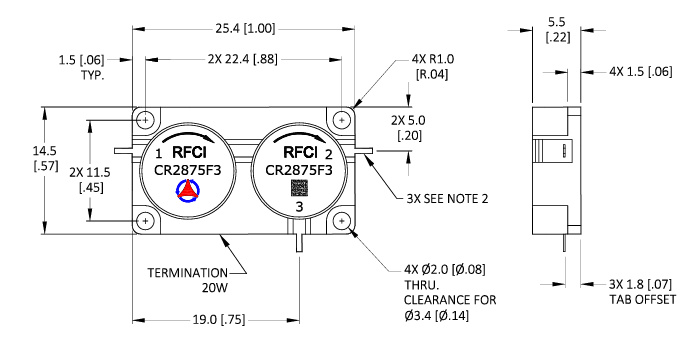

　　物理尺寸

　　寬度：25.4 mm (1.00 in)

　　高度：14.5 mm (0.57 in)

　　深度：19.0 mm (0.75 in)

　　安裝孔：4個直徑為2.0 mm (0.08 in) 的孔，用于固定設備

　　引腳尺寸：0.62 mm (0.024 in) 寬 x 2.0 mm (0.08 in) 長 x 0.20 mm (0.008 in) 厚

　　電氣特性

　　頻率范圍：4200 MHz 至 4400 MHz

　　插入損耗：

　　P1-P2：小于0.50 dB，最大0.60 dB

　　P2-P3：小于0.30 dB，最大0.35 dB

　　隔離度：

　　P2-P1：最小40 dB，典型大于48 dB

　　P3-P2：最小20 dB，典型大于23 dB

　　回波損耗：最小20 dB，典型大于23 dB

　　功率和溫度等級

　　正向功率峰值/平均：最大500/35瓦特

　　反向功率連續波(CW)：最大20瓦特

　　工作溫度范圍：-40°C 至 +85°C

　　存儲溫度范圍：-40°C 至 +95°C

　　應用

　　CR2875F3 雙環行器適用于需要信號隔離和控制的微波通信系統，如雷達、衛星通信和無線基礎設施。其設計允許在不同端口之間實現高效的信號傳輸，同時減少信號干擾和損耗。

　　RFCI是一家專業生產射頻(RF)環行器和隔離器的公司，產品覆蓋了從50 MHz到20 GHz的頻率范圍，廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品，歡迎咨詢了解。
