MYMGK00506ERSR非隔離式DC-DC電源模塊Murata村田

發布時間：2024-09-13 08:56:08     瀏覽：1726

MYMGK00506ERSR非隔離式DC-DC電源模塊Murata村田

　　Murata村田的MYMGK00506ERSR是一款非隔離式DC-DC電源模塊，屬于MYMGK系列，該系列專為POL(Point of Load)應用設計，提供單一輸出。以下是該模塊的主要特點和技術參數：

　　輸入電壓(Vin)：范圍為8V至15V，典型值為12V。

　　輸出電壓(Vout)：可調節范圍為0.7V至5V，典型值為1V。

　　輸出電流(Iout)：最大6A。

　　線性調整率：-1%至1%。

　　負載調整率：-1%至1%。

　　輸出數：1個。

　　效率：高達95.4%。

　　開關頻率：300kHz。

　　尺寸：7.5mm(寬)x 9.0mm(長)x 5.0mm(高)。

　　工作溫度：-40℃至85℃。

　　電路拓撲：Buck(降壓)。

　　封裝：SMD(表面貼裝器件)。

　　類型：集成組件的模塊。

　　此外，MYMGK00506ERSR模塊還具有以下特點：

　　快速負載變化響應。

　　小尺寸封裝：7.5mm x 9mm x 5mm。

　　過流保護。

　　熱保護。

　　使能控制。

　　電源良好信號。

　　高可靠性/熱沖擊測試：700次循環(-40℃至+125℃)。

　　符合CISPR 22 B類傳導發射標準。

型號參數：

PART   NUMBER0UTPUTINPUTEfficiency
(%)		ONOFFPACKAGE
Vout
(Vdc)		lout
(A,max		Power
(W)		R/N typ
(%of Vout)		Regulation(max.Vin typ
(Vdc)		Range
(Vdc)		in no load
(mA)		lin fullload
(A)		(mm)
Line(%Load(%)
MYMGK1R806FRSR0.7-1.8
(typ.:1.8V		6 11 0.5 ±1.0±1.05 4.5-8.013 2.4 90 Yes
(Positive)		9.0x7.5x5.0
MYMGK00506ERSR0.7-5.0
(typ. :5.0V)		6 30 0.4 ±1.0±1.012 8-1524 2.6 95 Yes
(Positive)		9.0x7.5x5.0
MYMGK1R806FRSRD0.7-1.8
(typ. :1.8V)		6 11 0.5 ±1.0±1.05 4.5-8.013 2.4 90 Yes
(Positive)		9.0x7.5x5.0
MYMGK00506ERSRD0.7-5.0
(typ.:5.0V		6 30 0.4 ±1.0±1.012 8-1524 2.6 95 Yes
(Positive)		9.0x7.5x5.0

注：Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。

相關推薦：

Murata村田非隔離電源模塊替代方案

用于PoE的隔離式DC-DC轉換器

更多Murata村田相關產品信息可咨詢立維創展。

推薦資訊

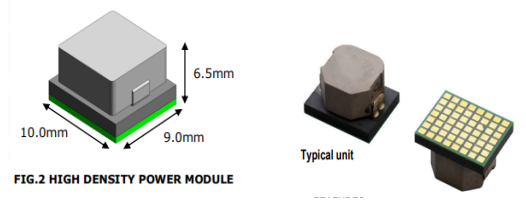

  • Murata村田MYSGM5R020ELE8RA替代
