PL10311NL高頻平面變壓器iNRCORE

發布時間:2024-03-25 10:12:47     瀏覽:2616

iNRCORE高頻平面變壓器是一款專為高頻應用設計的平面變壓器。相較于傳統變壓器,平面變壓器具有更小的體積、更高的效率和更佳的散熱性能,因此在高頻、高功率密度及高效率的應用中表現出色。iNRCORE高頻平面變壓器在通信、電源、醫療、工業控制等領域都有廣泛的應用。

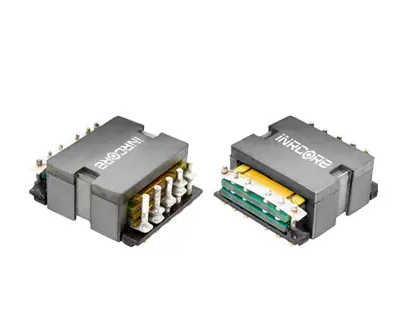

PL10311NL高頻平面變壓器iNRCORE

特征:

高度:0.339至0.382英寸(8.6至9.7毫米)MAX

占地面積:0.921 x 0.850英寸(23.4 x 21.6毫米)MAX

額定功率高達140W

頻率范圍:200kHz ~ 700kHz

隔離(主對次和核心):1750VDC

操作和儲存溫度:-55°C至+125°C

鉛漆:Sn90/Pb10

濕度敏感等級:1

型號:

Electrical Specifications @25°℃
Part
Number
Turns Ratio
100KHz,0.1Vrms
±5%
Primary3
nductance
(μH MIN
Leakage  ?
nductance
(μH MAX
DCR
(mΩ  MAX)
Maximum
Height (H)
inch(mm)
PriA:PriB:SeoPrimary APrimary BSecondary
SCHEMATIC A1
PL103011:1:11530.4517.517.570.339(8.6)
PL103021:1.25:11940.4517.52070.339(8.6)
PL103031.25:1.25:12400.45202070.339(8.6)
PL103041.25:1.5:12900.50202570.339  (8.6)
PL103051.5:1.5:13450.55252570.339  (8.6)
SCHEMATIC A2
PL103064:4:1:11530.4517.517.50.875&0.8750.339  (8.6)
PL103074:5:1:11940.4517.5200.875&0.8750.339  (8.6)
PL103085:5:1:12400.5520200.87580.8750.339  (8.6)
PL103095:6:1:12900.6020250.875&0.8750.339  (8.6)
PL103106:6:1:13450.6525250.875&0.8750.339(8.6)
SCHEMATIC A3
PL103114:4:2:11530.4517.517.51.75&1.750.339  (8.6)
PL103124:5:2:11940.4517.5201.75&1.750.339  (8.6)
PL103135:5:2:12400.5020201.75&1.750.382  (9.7)
PL103145:6:2:12900.5020251.75&1.750.382 (9.7
PL103156:6:2:13450.5525251.75&1.750.382  (9.7)

相關推薦:

INRCORE汽車BMS變壓器

INRCORE高頻巴倫適配器轉換器

iNRCORE電流互感器

iNRCORE反激式變壓器

更多INRCORE相關產品信息可咨詢立維創展

推薦資訊

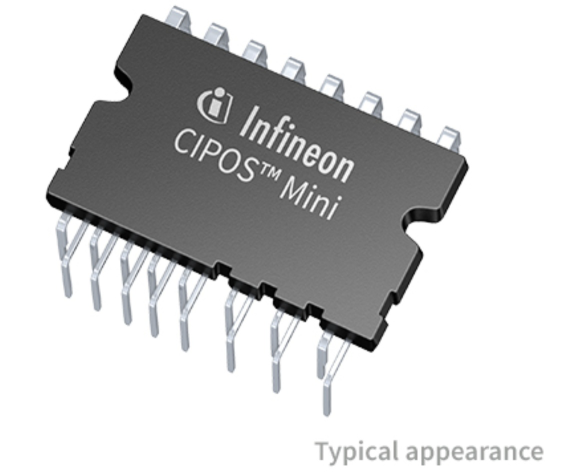

  • IKCM10H60GA 10A三相智能功率電源模塊Infineon
    IKCM10H60GA 10A三相智能功率電源模塊Infineon 2025-05-13 09:08:41

    英飛凌的 IKCM10H60GA 是一款 600V/10A 三相智能功率模塊(IPM),采用 TRENCHSTOP? IGBT 技術和 DIP 36x21 封裝,集成 過流保護、欠壓鎖定、溫度監測 等功能,并支持 自舉電路 設計,適用于 洗衣機、干衣機、風扇 等家電及小型工業電機驅動,具有 高效節能、設計簡單、高可靠性 等特點,并通過 UL 認證。

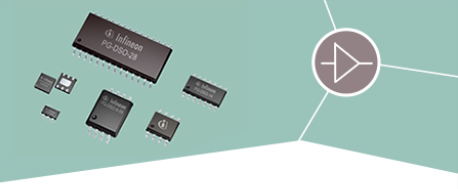

  • IR HiRel晶閘管/二極管模塊
