Statek低頻振蕩器設計的比較

發布時間：2024-01-08 09:31:04 瀏覽：2784

Statek低頻振蕩器設計的比較

振蕩器類型

晶體控制振蕩器可分為兩大類:正電抗或負電抗。正電抗模式通常被稱為“平行諧振”或“反諧振”振蕩器。皮爾斯振蕩器是一種常見的正電抗振蕩器。負電抗模式通常被稱為串聯振蕩器。Statek晶體的設計和調整為特定的操作模式(表1)。

模式	振蕩器	晶體推薦
正電抗	皮爾斯或并聯	CX-1V or CX-2V	使用單逆變器
負電抗	系列	CX-1H or CX-2H	使用兩個逆變器

表1：推薦用于基本振蕩器電路的Statek晶體

皮爾斯振蕩器

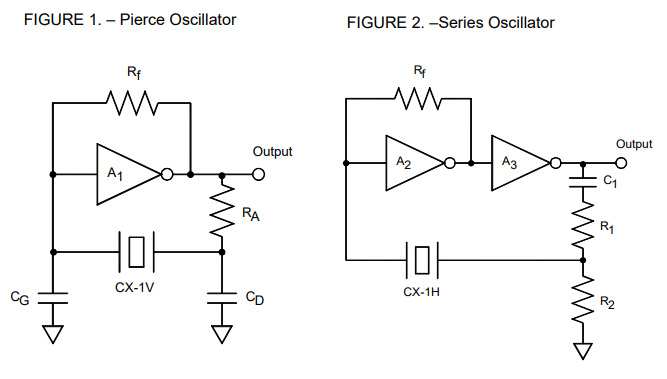

皮爾斯振蕩器(圖1)采用單逆變器，具有兩個移相電容和在反饋回路中提供180°℃相移的晶體。晶體的導電行為就像電感一樣。振蕩頻率比晶體的串聯諧振頻率高30ppm ~ 300ppm。如果晶體從電路中取出，振蕩器通常會停止振蕩。與串聯振蕩器相比，穿孔式振蕩器通常啟動較慢，電流較小。小型化的便攜式設備(電池供電)，包括手持數據輸入終端，都使用了皮爾斯振蕩器。

系列振蕩器

通常，串聯振蕩器(圖2)由兩個級聯的逆變器組成，晶體連接在第二個逆變器輸出和第一個逆變器輸入之間。這種晶體的電行為就像電容器一樣。如果晶體被移除，振蕩器通常會以更高的頻率自由運行。與穿孔振蕩器相比，它啟動更快(通常為100毫秒)，并吸收更大的電流。

皮爾斯還是系列?

晶體或振蕩器類型的選擇主要取決于性能要求。表2總結了穿孔振蕩器和串聯振蕩器的性能特點。CX-1V晶體的Q值比CX-1H高，因為它是密封在真空包裝中。CX-1H晶體具有大約3到5倍高的運動阻力(低Q)，因為它是密封的，接近大氣壓。

振蕩器的特點	系列振蕩器 CX-1H, CX-2H	皮爾斯振蕩器 CX-1V, CX-2V
振蕩電流	0.1 - 5mA	10-600 μA
開始時間	小于_秒	小于1秒
長期穩定	通過晶體時效測定	通過晶體時效測定
溫度穩定性	晶體測定	晶體測定
晶體故障(打開)	通常自由運行1.5-2x晶體頻率	停止振蕩
包裝密封失效	頻率下降	振蕩停止或頻率下降
頻率調整	More difficult than pierce	易于修剪電容器

表2：皮爾斯振蕩器和串聯振蕩器的特性
