SD11900系列1200V碳化硅半橋電源模塊Solitron
發布時間:2023-12-29 08:44:17 瀏覽:3008
Solitron 開發了 SD11900 系列,這是一款 1200V、50A 電源模塊平臺,具有獨特的穩健、簡單且具有成本效益的模塊格式,可最大限度地發揮 SiC 的優勢。37mm x 25mm 的外形尺寸和重量僅為標準 62mm 模塊的一小部分。SD11900 系列通過引腳配置實現簡單的電源總線,最大限度地提高了功率密度,同時最大限度地降低了環路電感。

SD11902/3/4/5 是半橋配置,帶有兩個 1200V 32mΩ SiC MOSFET。SD11902和SD11904具有續流 1200V SiC 肖特基二極管,與模塊內部的 MOSFET 并聯。兩種引腳配置提供了靈活的電源總線選項。額定連續漏極電流為 50A。
SD11900 系列專為要求苛刻的應用而設計,例如基于航空電子設備的機電執行器和電源轉換器。工作溫度為 -55°C 至 175°C,結構包括銅基板和氮化鋁絕緣體,確保 TCE 匹配和高熱傳遞。隔離式集成溫度檢測可實現高電平溫度保護。
推薦資訊
Marvell? Alaska? 88E1512 是一款高集成度千兆以太網(GbE)物理層收發器,支持1000BASE-T/100BASE-TX/10BASE-T協議,適用于企業、消費電子及城域網絡設備,提供完整的軟件驅動和參考設計以加速產品開發周期。

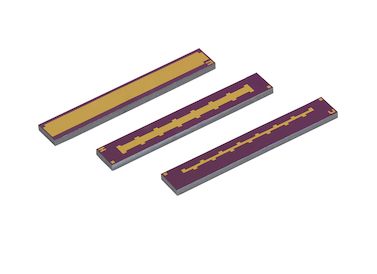

Vishay BRCP系列薄膜條形MOS電容器采用堅固MOS結構,具有低介電損耗和高Q值,支持多種線焊點,A型外殼最少7個焊點,B型外殼最少15個焊點,且負載壽命穩定性出色。其關鍵優勢包括絕對容差低至±5%,溫度系數低至±50ppm/°C。應用領域廣泛,包括混合組裝、濾波器、射頻阻斷、阻抗匹配和高頻/高功率應用。電氣規格涵蓋電容范圍5-100pF,工作溫度-55至+150°C,最大工作電壓100V。機械規格方面,芯片基板為硅,介質為二氧化硅,頂部覆蓋層為至少1微米厚的金,外殼尺寸和焊盤數量符合特定要求。
