AD4005模數轉換器ADI

發布時間：2023-10-10 17:14:14 瀏覽：2962

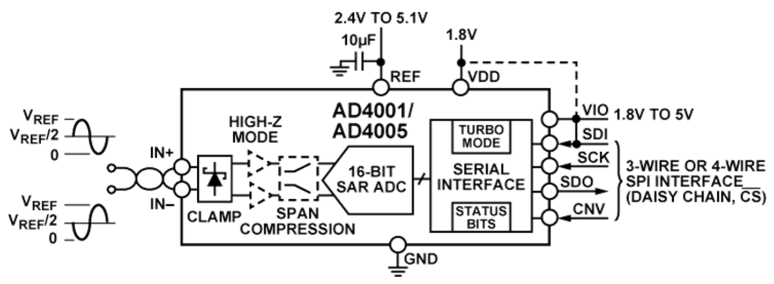

ADI的AD4001/AD4005是高精度、高速度、低能耗、16位、Easy Drive、精密逐漸靠近存儲器(SAR)模數轉換器(ADC)，選用單電源VDD供電系統。AD4005基準電壓V REF是從外部施加的，而且可以獨立的電源電壓進行調節。AD4001/AD4005的功率與吞吐量呈線性相關。

EasyDrive功能能降低信號鏈多樣性和功能損耗，同時實現更高的通道密度。減少的輸入電流（特別是在高阻抗模式中）再加上較長的信號檢測階段，不需要專用型ADC驅動器。Easy Drive拓展了能夠驅動這些ADC的配套電源的范圍。

AD4005輸入跨度壓縮不需要向ADC驅動放大器提供負電源，同時保留對完善ADC編碼范圍的訪問。AD4005輸入過壓鉗位可保護ADC輸入免遭過電壓事件影響，最大限度減少對參考管腳的干擾，而且不需要外部保護二極管。

AD4005高達2MSPS的高效器件吞吐量幫助用戶能準確獲取高頻信號并執行過采樣技術，有效緩解與抗混疊濾波器設計相應的挑戰。串行外設端口(SPI)時鐘速率需求的降低能降低數字輸入輸出功能損耗，擴展數字主機選項，并優化通過數字隔離傳輸數據的工作任務。SPI兼容的串行編程接口根據使用獨立的VIO邏輯性電源與1.8V、2.5V、3V和5V邏輯性兼容。

特征與優勢

易驅動

大幅度減少輸入反沖

輸入電流降為0.5μA/MSPS

增強型搜集階段，1MSPS時周期時間≥79%

首次轉換精確，無延時或管道延時

單電源運轉的輸入跨度壓縮

迅速轉換允許低SPI時鐘速率

輸入過壓鉗位保護吸收高至50mA的電流

SPI-/QSPI-/MICROWIRE-/DSP兼容串行接口

性能卓越

差分模擬輸入范圍：±V REF，V REF從2.4V至5.1V

吞吐量：2MSPS/1MSPS選擇

INL：最高±0.4LSB

保證16位，無漏碼

噪聲系數：f IN=1kHz、V REF=5V時為96.2dB

THD：f IN=1kHz時為?123dB，f IN=100kHz時為?99dB

SINAD：f IN=1MHz時為88.5dB

過采樣高動態范圍

OSR=2時為99.3dB

OSR=1024時為126dB

低電量模式

單1.8V電源供電，具備1.71V至5.5V邏輯端口

1MSPS時為4.9mW（僅VDD）

10kSPS時為80μW，2MSPS時為16mW（總功率）

10管腳封裝：3mm×3mmLFCSP、3mm×4.90mmMSOP

管腳與AD4003/AD4007/AD4011系列兼容

保證運轉：?40°C至+125°C

應用領域

功能測試設備

系統自動化

醫用器材

電源供電設備

高精密數據管理系統

儀表和操控系統
