AD4110-1模數轉換器ADI
發布時間:2023-08-09 16:58:24 瀏覽:3014

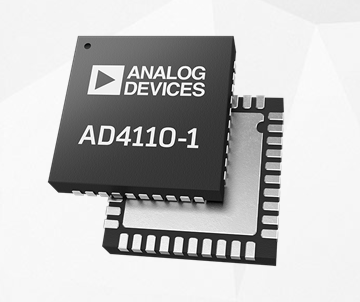

ADI晶圓AD4110-1是款完整的單通道通用型輸入模數前端,主要用于需要傳感器種類靈敏性的工業生產控制系統。
AD4110-1高壓輸入可利用軟件充分配備為電流或電壓信號,并允許相互連接到所有的標準工業模擬信號源,例如±20mA、±4mA至±20mA、±10V以及所有熱電阻類型。能夠為回路電源的電流輸出傳感器具備現場開關電源。AD4110-1包括一系列適用于電阻溫度檢測器(RTD)傳感器和其它電阻傳感器的偏置電流源。AD4110-1集成化全差分智能控制增益值放大器(PGA)具備0.2至24相互間的16種增益值設置。
AD4110-1高電壓輸入能夠編程通過在電流電壓模式或電流系統下通電。當編程為電流模式時,即便在沒有系統開關電源模塊的情況之下,特殊的輸入電路系統架構也能為環線電流具備線路。
AD4110-1具備內部前端檢測功能性,以標識過壓、欠壓、引路、過電流和超溫狀況。高壓輸入具備過熱保護、過電流限制和過電壓保護。
AD4110-1集成化高精密24位Σ-Δ模數轉換器(ADC),具備5SPS至125kSPS的轉換速率,并且具有50Hz和60Hz噪聲抑制功能性。

應用領域
過程管理和工控自動化
遠程控制和分布式控制系統
儀表設備和測量
傳感器和數據采集系統
特征和優勢
2個軟件智能控制輸入端子
電流高至±20mA
電壓高達±10V
熱電阻
熱電阻
替代目前的3端子解決方案
適用于回路供電系統電流傳感器的現場開關電源
高壓輸入過電壓保護高至±30V
內部電流檢測電阻
可選擇這種外部電流檢測電阻
即便沒有開關電源,電流限制輸入
超范圍和引路檢測檢測功能性
迅速高效的輸出數據速率:5SPS至125kSPS
62kSPS時16個無噪聲位
2.5kSPS時18個無噪聲位
50SPS/60SPS時有20個無噪聲位
同時控制50Hz和60Hz
適用于配置和檢測的串行通信
4線端口與SPI?、QSPI ?、MICROWIRE?和DSP兼容模式
開關電源:±12V至±20V,+5V
操作溫度:?40°C至+105°C
封裝形式:40管腳、6mm×6mmLFCSP
ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI晶圓請點擊:http://www.whatsoninsuzhou.com.cn/brand/68.html
推薦資訊

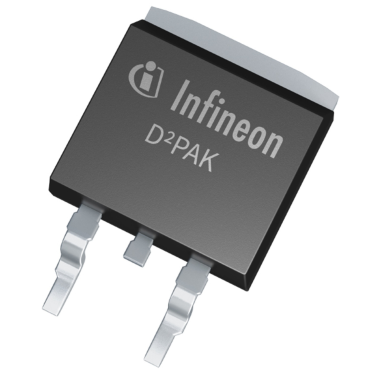

Infineon的P溝道功率MOSFET系列專為中低功率應用設計,具有空穴流載流子、負柵極電壓需求、簡化設計和廣泛電壓等級等特點,優化電路設計并易于獲取。提供多種封裝類型,廣泛應用于電池保護、反極性保護、線性電池充電器、負載開關、DC-DC轉換器和低壓驅動等領域,包括工業和汽車應用,特別是車規級產品。
