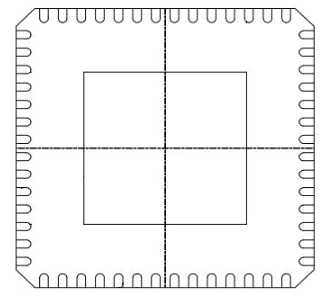

88E1514-A0-NNP2C000以太網 IC Marvell

發布時間：2023-06-12 16:56:01 瀏覽：2677

Alaska?88E1510/88E1518/88E1512/88E1514IC是個mac層IC，包括一個10/100/1000千兆以太網收發器。收發器完成1000BASE-T、100BASE-TX和10BASE-T標準化的以太網mac層部分。88E1514-A0-NNP2C000使用規范數字化CMOS工藝技術，包括完成mac層性能所需要的所有的有源電路，通過在標準規定CAT5非屏蔽雙絞線上傳輸和傳輸數據。

88E1514-A0-NNP2C000兼容RGMII（降低管腳數的GMII）和SGMII，適用于相互連接到MAC/交換機端口。SGMII也能夠在介質/電路側適用于連接到兼容1000BASE-X、100BASE-FX和SGMII的SFP模塊。88E1514-A0-NNP2C000還具備以RGMII作為MAC端口銅/光纖自動化媒體應用設置。SGMII在單個差分對上以1.25Gbps操控，從而降低了MAC端口上所使用的功率I/O數量。

88E1514-A0-NNP2C000將MDI端接電阻器嵌入到PHY中。這種電阻器集成化優化了線路板布局，并通過降低外部模塊的數量來減少線路板成本費用。新的Marvell?校準電阻器方案有望突破并超出IEEE802.3插入損耗標準化的精度要求。

88E1514-A0-NNP2C000有個集成化開關電壓調節器，能夠產生所有的需用電源電壓。88E1514-A0-NNP2C000能夠使用單個3.3V電源。88E1514-A0-NNP2C000兼容1.8V、2.5V和3.3VLVCMOSI/O標準規定。

88E1510/88E1518/88E1512/88E1514IC兼容根據IEEE1588版本2和IEEE802.1AS的同步以太網（SyncE）和精準定期協議（PTP）時間戳。

88E1510/88E1518/88E1512/88E1514IC兼容IEEE802.3az-2010能效比以太網（EEE），滿足IEEE802.3az-2010標準化。

88E1514-A0-NNP2C000包括Marvell高端虛擬電纜測試儀?（VCT?)功能應用頻域反射計（TDR）技術遠程辨別可能存在的電纜故障檢測，從而降低IC返回和服務通話。應用VCT，AlaskaIC可以識別并報告可能存在的配線問題，如對互換、對極性和對過分傾斜。88E1514-A0-NNP2C000還將檢測電纜線開路、短路或電纜線中的任何阻抗失諧，并且在距離故障一米的范圍之內精確報告。
