EZ Form半剛性電纜M17/130-00009

發布時間：2022-08-10 17:08:58 瀏覽：2024

EZ Form供應27根滿足MIL-DTL-17標準化的銅和鋁保護套半剛性電纜。M17/130-00009電纜滿足或超過Mil產品規格，并有多種規格尺寸飾面板可供選擇。

為防止氧化，EZ Form建議將M17/130-00009維持在其原始封裝中，并把它保存在干燥的溫度可控環境中直到應用。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

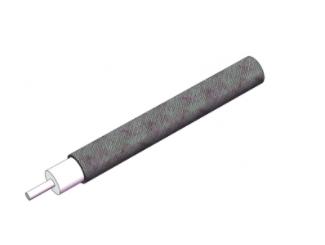

1 (8).jpg

方面	單位	M17/130-00009 版本 F2
外導體直徑	in	.141*
外導體直徑	mm	3.58*
中心導體直徑	in	0.0362
中心導體直徑	mm	0.92
介電直徑	in	0.1175
介電直徑	mm	2.98

材料
外導體	鋁
外導體電鍍	Tin
電介質	聚四氟乙烯
中心導體	SPCW
符合 RoHS 標準	YES

機械特性
溫度范圍 °C	°C	-40 至 +125
內彎曲半徑（最小）	in	1.25
內彎曲半徑（最小）	mm	3.18
重量	lbs / 100ft	2.05
重量	kg / 100m	3.05

電氣特性
標稱阻抗	歐姆	50.0 +/- 1.0
傳播速度	-	69.5%
屏蔽效能	Db	>165
耐電壓	VRMS @ 60 赫茲	5000
連續工作電壓	VRMS 最大值	1900
最大工作頻率	GHz	20
衰減（db / 100 Ft 典型值）	0.5GHz	8
	1.0GHz	12
	5.0GHz	29
	10.0GHz	45
	18.0GHz	65.5
	26.5GHz	N/A
	40.0GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
功率（Watts Cw @ 20 °C，最大值）	0.5GHz	600
	1.0GHz	450
	5.0GHz	180
	10.0GHz	120
	18.0GHz	83
	26.5GHz	N/A
	40.0GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
