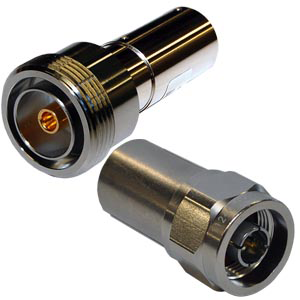

Bird射頻2W射頻同軸終端
發布時間:2022-04-20 17:15:36 瀏覽:1861
同軸終端是微波無源單口器件,它被廣泛地應用于微波設備和微波電路中。
同軸終端的作用是將所有吸收來源于傳輸線的微波能量,優化電路的匹配性能,同軸終端平常接在電路的終端,故又稱作終端負載或匹配負載。射頻同軸終端廣泛地應用在無線電設備、電子儀器及其各種微波設備等機制中,對閑置的備用頻帶和嘗試端口實行阻抗匹配,在保證抗匹配的同時,又大幅度減置端口信號泄露和機制間的互相干擾。
射頻同軸終端具備寬頻段氣性能,高機械鞏固性和環境順應性等特色,其常用連接器都符合IEC/MIL/CECC界面規范,可廣泛應用于各類軍事和民用機制設備。
Bird射頻制造從 2 瓦到跨越 80kW 的各種射頻終端。Bird射頻的電阻產品組合包含對流冷卻、傳導冷卻、油冷、水冷和善動射頻負載。
Bird射頻2W射頻終端特征
緊湊型的規格尺寸;
堅固的安全可靠性提供多年無故障應用;
Bird 射頻為全球客戶提供快捷簡便的RF測試工具,廣泛應用于通信、醫療、軍用和半導體測試市場。深圳市立維創展科技有限公司,授權銷售Bird產品,歡迎咨詢。
詳情了解Bird射頻請點擊:/brand/73.html

編號 | 項目名稱 | 額定功率 | 峰值功率 | 頻率范圍 |
2-18T系列 | 2 瓦、18 GHz 對流冷卻射頻終端 | 2W @ 25°C 線性降額至 1W @ +125°C | 最大 500 瓦 (5uSec 脈沖,0.25% 占空比) | 直流至 18 GHz |
2-T系列 | 2 瓦對流冷卻射頻終端 | 2W | 不適用 | 不適用 |
推薦資訊

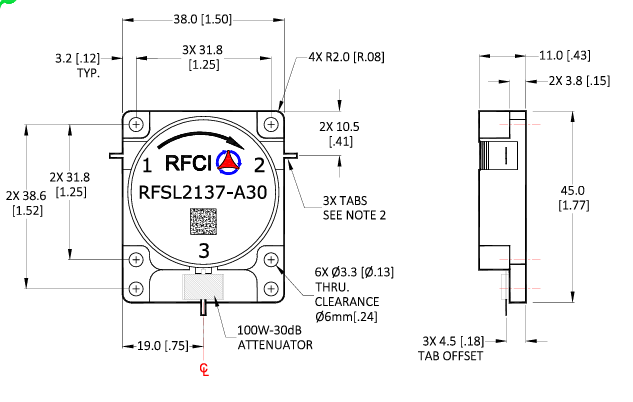

RFSL2137-A30插入式法蘭安裝iso衰減器由RFCI公司生產,頻率范圍450 MHz至500 MHz,插入損耗典型值小于0.30 dB、最大值0.40 dB,隔離度最小20 dB、典型值大于22 dB等,功率容量100W連續波衰減功率,衰減30 dB ± 1 dB,工作溫度-20°C至+85°C、存儲溫度-40°C至+95°C,適用于測試設備、通信系統和RFID系統等需精確控制信號強度的應用,設計能確保指定頻率范圍內穩定性能和高功率處理能力。
