DEI線路驅動器DEI5x7x系列

發布時間：2022-03-09 17:00:08 瀏覽：2777

DEI DEI5x7x系列CMOS集成電路是制作應用于直接控制ARINC429航空電子串行數字數據總線的線路驅動器。DEI DEI5x7x系列將TTL/CMOS串行輸入數據交換為ARINC數據總線的三電平RZ雙極性差分調試格式。一個TTL/CMOS調節輸入為HI(100KBS)和LOW(12.5KBS)速率使用選擇輸出壓擺率。不需要外界定時電容器。5070具備內部37.5歐姆輸出電阻器，5071具備27.5歐姆電阻器，5072具備7.5歐姆電阻器，而5270具備兩個驅動器及其所有的輸出電阻器選項。27.5和7.5歐姆選項需要外界串聯電阻，通常應用于實現瞬態電壓保護數據網絡。

特征

TTL/CMOS轉ARINC429線路驅動器。

速率調節輸入設定Hi(100KBS)或Lo(12.5KBS)速度轉換速率。

選用±5V電源供電。

控制完整的ARINC負載。

輸出電阻選項：7.5、27.5或37.5歐姆。

套餐：

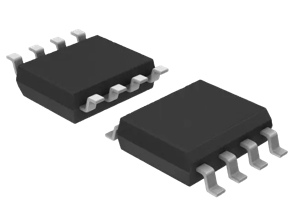

8LSOIC裸焊盤（單控制）

38LMLPQ(QFN)（雙控制）

屬性

溫度范圍：-55到85

產品封裝類型：8EPSOICG

頻道：1

供電范圍：3.3

停產年限:10

霍爾特外界參考：HI-8570&HI-8593

輸出電阻：37.5

封裝描述：8PinSOICEP,ISO,.150Body

封裝類型：表面貼裝

JEDEC :MS-012-AA

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂購渠道，部分準備有現貨庫存。

詳情了解DEI請點擊：http?: //www.whatsoninsuzhou.com.cn/public/brand/53.html

部分＃	溫度范圍	產品包裝類型	輸出電阻
DEI5070-SES-G	-55 至 85	8 EP SOIC G	37.5
DEI5070-SMS-G	-55 至 125	8 EP SOIC G	37.5
DEI5071-SES-G	-55 至 85	8 EP SOIC G	27.5
DEI5071-SMS-G	-55 至 125	8 EP SOIC G	27.5
DEI5072-SES-G	-55 至 85	8 EP SOIC G	7.5
DEI5072-SMS-G	-55 至 125	8 EP SOIC G	7.5
DEI5090-MES-G	-55 至 85	16 4X4 I MLPQ G	用戶可選：5、37.5
DEI5090-MMS-G	-55 至 125	16 4X4 I MLPQ G	用戶可選：5、37.5
DEI5090-SES-G	-55 至 85	16 SOIC NB G	用戶可選：5、37.5
DEI5090-SMS-G	-55 至 125	16 SOIC NB G	用戶可選：5、37.5
DEI5097-SES-G	-55 至 85	16 SOICW I EP G	37.5
DEI5270-MES-G	-55 至 85	38 5x7 I MLPQ G	用戶可選：7.5、27.5 或 37.5
DEI5270-MMS-G	-55 至 125	38 5x7 I MLPQ G	用戶可選：7.5、27.5 或 37.5
