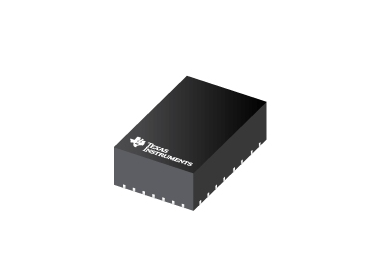

TLVM13630降壓模塊（集成電感器）

發布時間：2022-03-03 17:40:05     瀏覽：2196

TLVM13630電源模塊是個高度集成的3A電源解決方案，它將一個36V輸入降壓DC/DC轉換器與集成成功率MOSFET、一個屏蔽電感和多個無源器件集成在熱增強QFN封裝中。30針QFN封裝可增強熱性能、緊湊外形和低EMI。該封裝的所有信號和電源引腳均分布在外圍，TLVM13630下有四個大型散熱墊，可以實現簡單的布局，在制造過程中易于加工。

TLVM13630是一個緊湊易用的電源模塊，輸出電壓范圍從1V到6V可調。它的設計目的是快速方便地實現小型PCB的電源設計。整體解決方案只需要四個外部元件，在設計過程中消除了回路補償和磁性元件選擇過程.

除了體積小、使用方便之外，TLVM13630還具有許多其他功能，包括：具有滯后功能的精密使能端子可實現外部UVLO調節，電源正常狀態指示器可實現定時控制和輸出電壓監控。小的封裝尺寸非常適合空間受限的應用。


特點

?集成化控制器、MOSFET和電感器

?4.0mm×6.0mm×1.8mm超模壓塑料封裝形式

?寬輸入電壓范圍：3V至36V

?寬輸出電壓范圍：1V至6V

?效率高達95%

?開關電源頻率范圍：200kHz至2.2MHz

?FPWM運行模式

?總輸出電壓精度為1%

?9μA低IQ電流（非開關電源）

?–40°C至105°C的工作溫度范圍

?欠壓和過壓電源模塊模式正常輸出

?針對極低EMI要求進行了優化–滿足CISPR32B類發射要求

?單調啟動至預偏置輸出

?無環路補償或自舉元器件

?具備遲緩功能的精密使能端可實現外部UVLO調節

?具備遲緩功能的熱關斷保護

?使用TLVM13630并借助WEBENCH?PowerDesigner創建定制設計方案

應用領域

?檢測和測量

?工廠自動化和控制

?航空航天和國防科技

?通用電源模塊
